Cluster in a Box Windows 2012 R2 : L’ hyper-convergé abordable 2

Vous cherchez un solution de stockage ou de virtualisation performante,  en haute disponibilité, avec de la volumétrie,  du SSD et tout cela sans perdre vos deux bras ?

Vous cherchez LE mouton a cinq pates !

Et bien vous êtes au bon endroit, il est là !

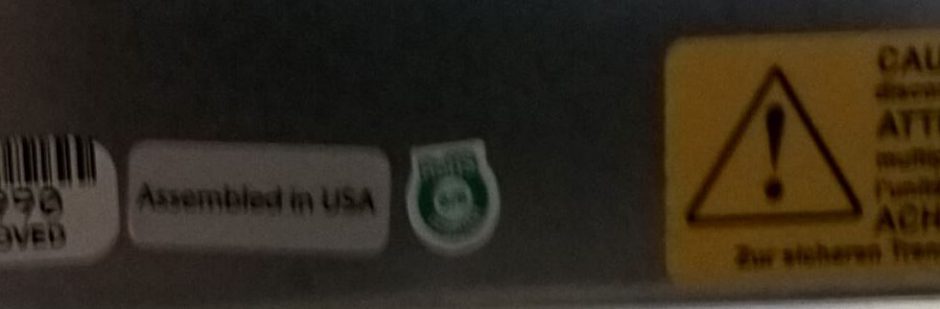

Voici un CIB (cluster in a box) fabriqué par SuperMicro société Américaine basée à San Jose, Californie. Cette machine n’est pas chinoise contrairement aux idées reçues et est assemblée  San José:

usa

SuperMicro est surtout connu par les intégrateurs ( notamment NUTANIX ) qui se fournissent chez eux pour la partie Hardware.



C’est un cluster 2 nœuds entièrement redondant. Chacun est équipée de deux processeurs Intel Xeon, de 64  giga-octets de mémoire ainsi que d’un disque SATA DOM de 60 giga pour héberger le système.
C’est 2 nœuds se partage un bus sas contenant 24 disques. Quatre disques sont de type SSD SAS d’une capacité de 200 Go, ainsi que de 20 disques sas d’une capacité de 1 To.
Ce cluster peut être livré avec Windows Storage Server pré installé ce qui en fait une baie de stockage fournissant du bloc et du fichier de premier ordre.
Grâce aux technologies de Windows Storage Server il est possible de faire du tiering entre les disques SSD et les disques SAS, de bénéficier d’un système de cache grâce aux disques SSD

WP_20151113_13_12_59_Pro

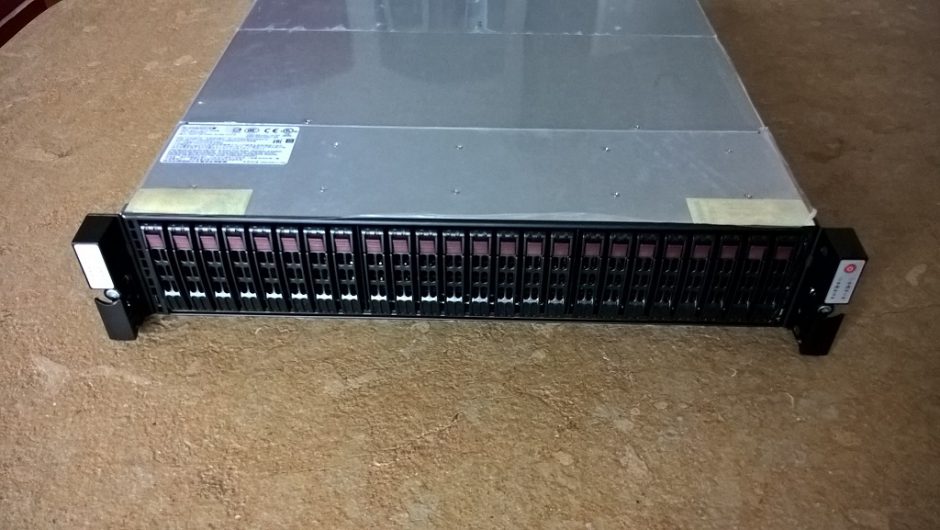

Sur la partie avant du cluster nous avons le 24 disques hot-plug SAS partagés par les deux nœuds

WP_20151113_13_13_18_Pro

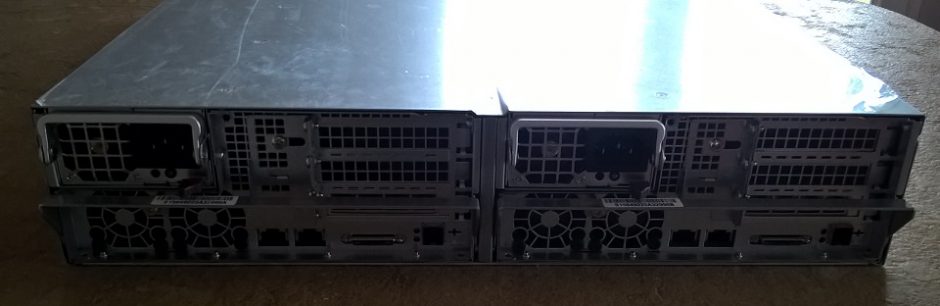

A l’arrière du cluster, nous retrouvons les 2 nœuds avec un double alim, une alim suffisant pour alimenter un seul nœud.

2 ports Ethernet gigabit sont disponibles par défaut: ils sont utilisés en même temps comme carte BMC (équivalent Idrac ou ilo chez HP) pour  manager le cluster

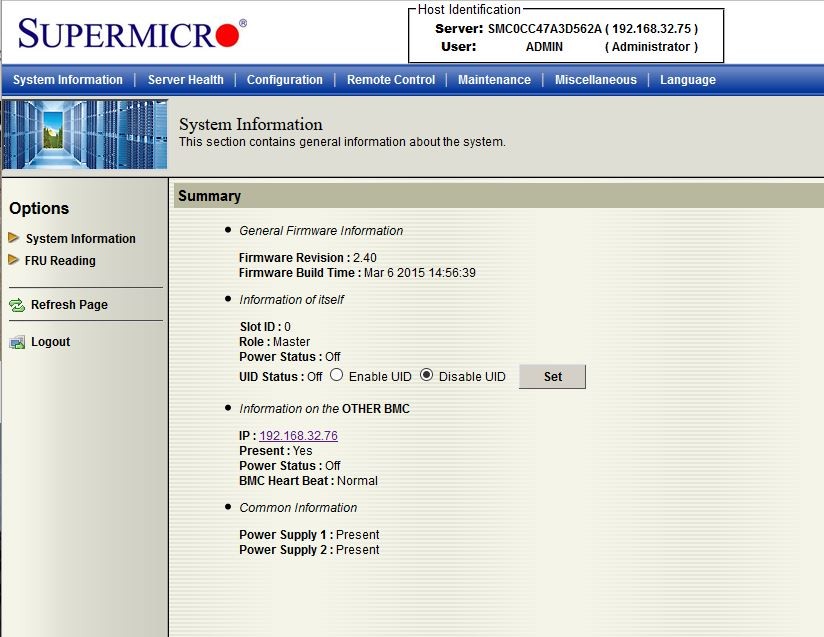

L’interface BMC possède bien sur une console graphique ce qui permet d’installer le serveur a distance ( cloud ready 😉 )

iloe

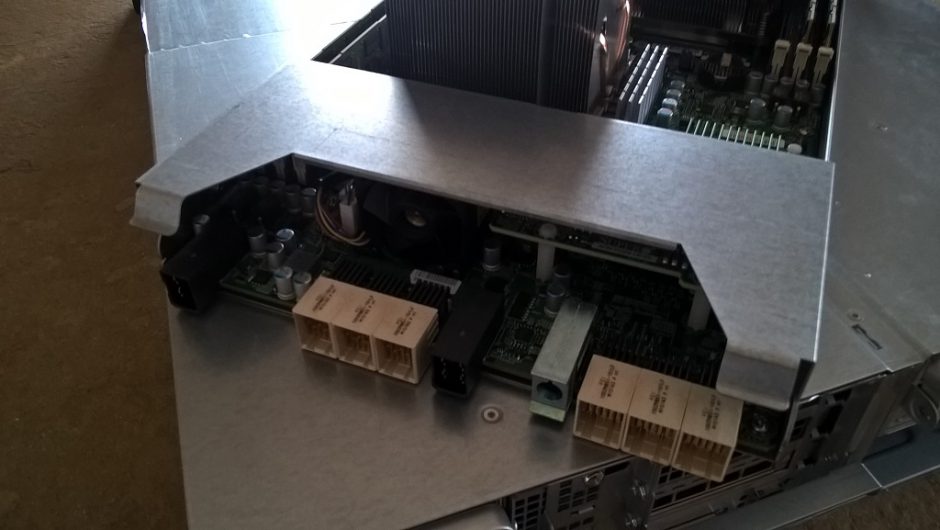

A l’arrière d’un nœud on retrouve la connectique qui va se connecter au fond de panier double boucle SAS



WP_20151113_13_15_08_Pro

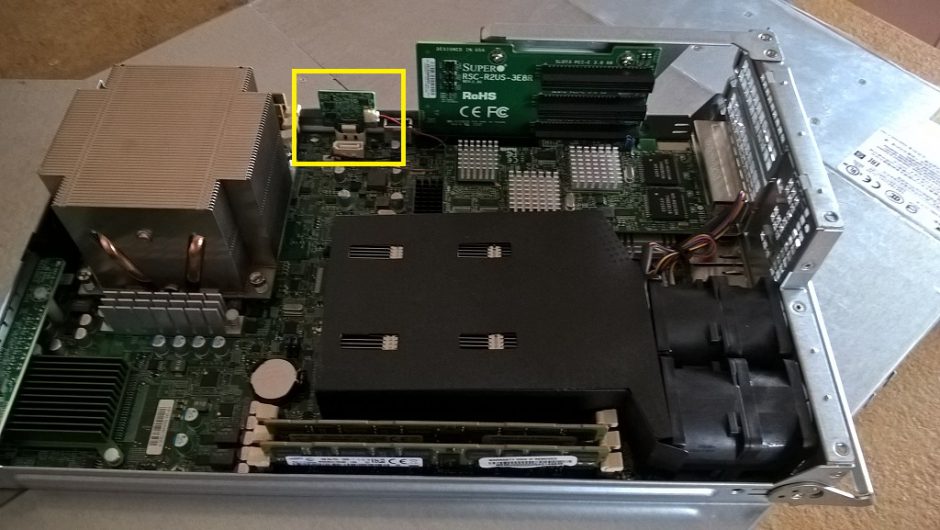

A l’intérieur encadré en jaune se trouve le module SATA DOM sur lequel est installé le système. Ce n’est pas une carte flash mais bien un module SSD de 60 Go.

WP_20151113_13_15_13_Pro

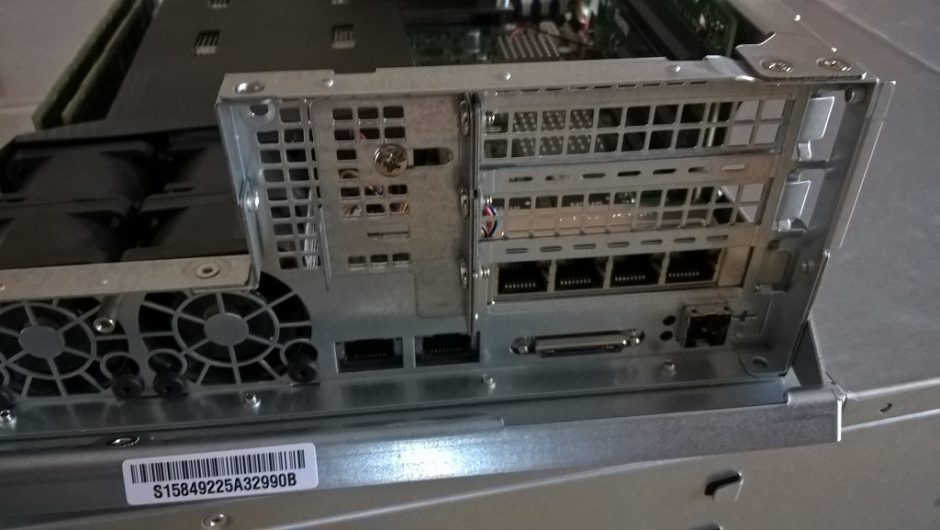

A l’arrière on a la possibilité d’ajouter 3 cartes PCI: ici un carte quad Ethernet 1Gb a été ajoutée.

Il est possible de la replacer par une bi Ethernet 10 Gb , 10 G-BaseT ou SFP et même une 10 G SFP RDMA Emulex.

WP_20151113_13_15_21_Pro

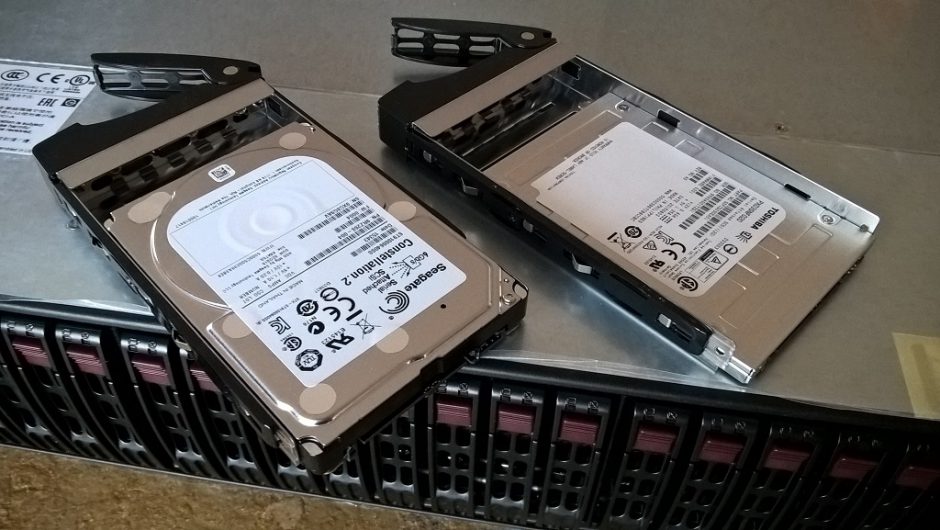

A l’intérieure du Seagate constellation SAS 1 To et du Toshiba SAS SSD mlc 200 Go

WP_20151113_13_16_44_Pro

Voila pour la présentation rapide le la bête !

En résumé on se retrouve avec 2 serveurs bi-proc 64 Go en cluster partagent une vingtaine de To brut ayant la capacité de faire du tiering.

Et le budget dans tout ça ?? Moins de 20K€ !!!

Dans le prochain post, tests de la plateforme avec un Hyper-V 2012 R2 installé sur chaque nœud.

Si vous cette solution vous intéresse, n’hésitez pas a contacter Vecteur-IT via la page contact.
